空氣源熱泵冷熱水機組供暖、空調兩用系統圖示及控制原理詳解
日前，由北京建筑節能與環境工程協會和北京市建筑設計研究院有限公司主編的《戶式空氣源熱泵系統應用技術規程》（推薦性標準）出臺并實施，其中指出，戶式空氣源熱泵系統指采用單臺名義制冷量不大于50kW的空氣源熱泵機組作為冷熱源，通過制冷劑-水換熱裝置產生熱水，為單獨用戶的供暖末端設施和生活熱水提供熱源，并可在夏季為該用戶空調末端設備提供冷源的聯合系統。
空調兩用系統圖示及控制原理詳解
該規程中，附錄2對空氣源熱泵冷熱水機組兩用系統做了示例。空氣源熱泵冷熱水機組兩用系統，用于夏季空調、冬季供暖。夏季空調采用風機盤管供冷，冬季地面供暖散熱量不足的房間可同時采用風機盤管輔助供暖。
B.2.1空氣源熱泵冷熱水機組供暖、空調兩用系統圖示（一）

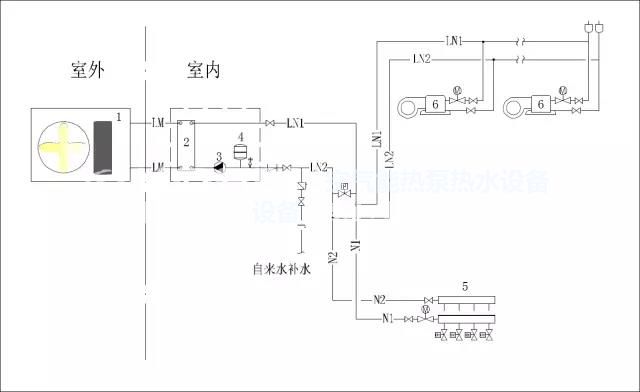

冷熱源及水系統原理圖
1室外主機 2制冷劑-水換熱器 3冷熱水循環泵 4膨脹罐 5分集水器 6風機盤管

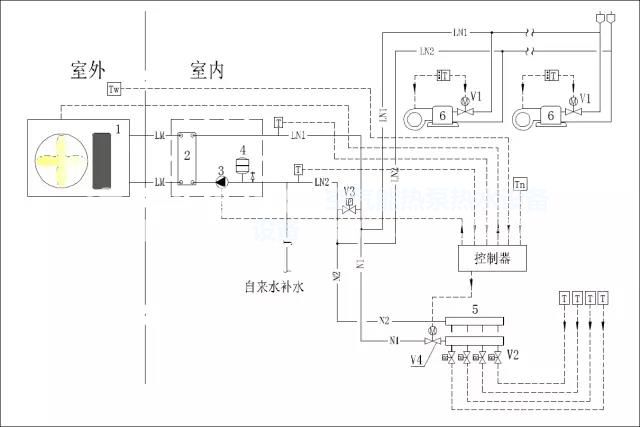

控制原理圖
1室外主機 2制冷劑-水換熱器 3冷熱水循環泵 4膨脹罐 5分集水器 6風機盤管
說明：1冷熱水循環泵、膨脹罐也可設在供水管LN1上。2選用的空氣源熱泵機組特點是制冷劑-水換熱器和水路系統設備、配件設置在室內，見本規程表A.0.1。
控制環節：
1 在控制器面板上手動進行工況轉換，各工況如下自動控制：
1）夏季空調供冷工況：熱泵機組為制冷模式運行；地暖分水器進口總管電動閥V4關閉，切斷供暖回路。
2）冬季供暖工況：熱泵機組為制熱模式運行；地暖分水器進口總管電動兩通閥V4打開，熱水通過供暖地面供暖，同時也可通過運行的風機盤管輔助供暖。
2 空調室溫控制可采用以下2種方式之一：
1）空調房間設帶冬夏轉換和三檔風量開關的溫控器，風機盤管根據需要手動開關或選擇風量；根據室內溫度控制斷電常閉的風機盤管水路電動兩通閥V1開閉；空調供暖供回水總管之間設自力式壓差旁通閥V3，根據系統壓差調節開度（同控制原理圖）。
2）風機盤管不設置水路控制閥V1，室溫控制風機盤管風機啟停；但風盤總供水管需增設電動閥V4溫，冬季采用地面供暖模式時，V4采關閉空調回路；需要風機盤管輔助供暖時，可自動或手動打開V4空閥（與控制原理圖不同）。
3 地面供暖室溫控制可采用以下2種方式之一：
1）各房間或區域設室溫控制器，控制地暖集水器對應分支路電熱閥V2的開閉；根據系統壓差調節V3開度；適用于要求分室或分區域控制的較大戶型系統（同控制原理圖）。
2）分支路不設置電熱閥V2，戶內有代表性位置設一個室溫控制器，控制供暖總管上電動閥V4的開閉；水路V4（V4’）關閉時，室外主機及冷熱水水泵停止運行；適用于要求分戶總體控制的較小戶型（與控制原理圖不同）。
4空調供暖容量調節和熱泵機組自動啟停控制
供冷或供暖水溫可自動或通過控制器面板設定供水溫度，供回水額定溫差5℃。
室外主機為變速產品：如果系統供回水溫差較大，室外主機高速運轉；溫差較小，室外主機降速，部分負荷運轉；供冷回水溫度低于設定溫度2℃或供暖回水溫度高于設定溫度2℃時，室外主機停止運轉。室外主機為定速產品：回水溫度或/和室溫控制室外主機啟停。
5供暖水溫設定和控制
1）具有自動調節供暖水溫的設備可選擇自動調節模式，根據室外溫度，在設備水溫范圍內自動設定熱水供水溫度，室外溫度越低，供水溫度設定值越高。
2）也可通過控制器面板手動設定恒定的供暖水溫，自動維持設定水溫。
B.2.2空氣源熱泵冷熱水機組供暖、空調兩用系統圖示（二）
冷熱源及水系統原理圖
1室外主機 2制冷劑-水換熱器 3冷熱水循環泵 4膨脹罐 5分集水器 6風機盤管 7自動補液閥
控制原理圖
1室外主機 2制冷劑-水換熱器 3冷熱水循環泵 4膨脹罐 5分集水器 6風機盤管 7自動補液閥
說明：選用的空氣源熱泵機組特點是制冷劑-水換熱器和水路系統設備、配件設置在室外，冬季水系統需采取防凍措施，見本規程表A.0.2。
控制環節：
1在控制器面板上手動進行工況轉換，各工況如下自動控制：
1）夏季空調供冷工況：熱泵機組為制冷模式運行；空調水總管V4’開啟，冷水通過風機盤管供冷；供暖總管電動閥V4關閉，切斷供暖回路。
2）冬季供暖工況：熱泵機組為制熱模式運行。機組供暖水總管電動兩通閥V4打開，熱水通過供暖地面供暖。當風機盤管不設置斷電常閉的V1、室溫控制風機盤管風機啟停時，機組空調水總管V4溫關閉，切斷空調回路。當末端采用風機盤管電動水路兩通閥V1控制時，任一風機盤管開機使用，空調水總管電動兩通閥V4時開啟，可同時采用風機盤管供暖。
2空調室溫控制可采用以下2種方式之一：
1）空調房間設帶冬夏轉換和三檔風量開關的溫控器，風機盤管根據需要手動開關或改變風量；根據室內溫度控制斷電常閉的風機盤管電動兩通閥V1開閉；空調供回水總管之間設自力式壓差旁通閥V3，根據系統壓差調節開度（同控制原理圖）。
2）風機盤管不設置斷電常閉的V1，室溫控制風機盤管風機啟停；冬季采用地面供暖模式時，空調總供水管電動閥V4溫關閉切斷空調回路；需要風機盤管輔助供暖時，可自動或手動打開V4切閥（不需設自力式調節閥V3）。（與控制原理圖不同）。
3地面供暖室溫控制可采用以下2種方式之一：
1）各房間或區域設室溫控制器，控制地暖集水器對應分支路電熱閥V2的開閉；根據系統壓差調節V3開度；適用于要求分室或分區域控制的較大戶型系統（同控制原理圖）。
2）分支路不設置電熱閥V2，戶內有代表性位置設一個室溫控制器，根據室溫控制供暖總管電動閥V4開閉（不需設自力式調節閥V3）；適用于要求分戶總體控制的較小戶型（與控制原理圖不同）。
4空調供暖容量調節和熱泵機組自動啟停控制同B.2.1。
5供暖水溫設定和控制同B.2.1。
版權：節選自北京市住房和城鄉建設委員會和北京市質量技術監督局聯合發布的《戶式空氣源熱泵系統應用技術規程》。該標準于2016.12.28發布，2017.04.01實施。完整版118頁，包含以下內容。
